Tìm Hiểu Về Cảm Biến Từ: Phân Loại, Ứng Dụng

08/11/2024

Nguyên Lý Hoạt Động Của Cảm Biến Từ

Cảm biến từ, hay còn gọi là cảm biến tiệm cận từ (Inductive Sensor), là một thiết bị quan trọng trong tự động hóa công nghiệp và ứng dụng đời sống nhờ khả năng phát hiện vật thể kim loại từ xa mà không cần tiếp xúc. Dựa trên nguyên lý cảm ứng điện từ, cảm biến từ tạo ra một từ trường quanh cuộn dây, khi vật thể kim loại xâm nhập vào vùng từ trường này, sự thay đổi từ trường sẽ được cảm biến phát hiện và gửi tín hiệu về hệ thống điều khiển.

Cấu Tạo Của Cảm Biến Từ

Cảm biến từ thường bao gồm các thành phần chính sau:

  • Cuộn cảm: Tạo từ trường qua dòng điện một chiều.
  • Bộ xử lý tín hiệu: Xử lý và phát hiện sự thay đổi từ trường khi có vật thể kim loại tiến vào vùng từ trường.
  • Ngõ ra điều khiển: Gửi tín hiệu đến hệ thống điều khiển, khởi động hoặc dừng các quy trình tự động.

Ưu Điểm Của Cảm Biến Từ

Cảm biến từ có nhiều ưu điểm vượt trội so với các loại cảm biến khác:

  • Hoạt động ổn định trong môi trường khắc nghiệt: Cảm biến từ có thể hoạt động tốt trong môi trường bụi bẩn, ẩm ướt hoặc nhiệt độ cao.
  • Tuổi thọ dài: So với các loại cảm biến khác, cảm biến từ có tuổi thọ cao hơn nhiều, giúp giảm chi phí bảo trì và thay thế.
  • Dễ dàng lắp đặt và sử dụng: Với cấu tạo đơn giản, cảm biến từ dễ dàng được lắp đặt và sử dụng trong nhiều ứng dụng khác nhau.
  • Chi phí thấp: Cảm biến từ có giá thành khá rẻ, phù hợp với nhiều loại hình sản xuất và ứng dụng.
image 36271
Cảm Biến Tiệm Cận BC0510N, Khoảng Dò 1mm, M5, NPN-NO

Phân Loại Cảm Biến Từ

Cảm biến từ có thể được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm hình dáng, cấu tạo và khả năng phát hiện.

Phân Loại Theo Hình Dáng

  • Cảm biến từ hình trụ: Loại cảm biến này có hình dạng trụ tròn, thường được sử dụng trong các ứng dụng yêu cầu độ chính xác cao.
  • Cảm biến từ hình hộp: Loại này có hình dạng hộp chữ nhật, thường được sử dụng trong các ứng dụng công nghiệp lớn.

Phân Loại Theo Cấu Tạo

  • Cảm biến từ có bảo vệ (shielded): Loại cảm biến này ít bị nhiễu bởi môi trường xung quanh do từ trường chỉ tập trung trước mặt cảm biến. Tuy nhiên, phạm vi phát hiện vật thể bị thu hẹp.
  • Cảm biến từ không có bảo vệ (unshielded): Loại này có phạm vi phát hiện vật thể xa hơn, nhưng dễ bị nhiễu bởi các kim loại khác trong môi trường.

Phân Loại Theo Khả Năng Phát Hiện

  • Cảm biến trường thấp: Loại cảm biến này có khả năng phát hiện các giá trị từ trường cực thấp, thường được sử dụng trong các ngành y tế và công nghệ cao.
  • Cảm biến trường Trái đất: Sử dụng từ trường của Trái đất để phát hiện và điều hướng, thường được ứng dụng trong các phương tiện giao thông.
  • Cảm biến từ trường nam châm: Loại này phát hiện từ trường cực lớn, thường được sử dụng trong các thiết bị công nghiệp và cảm biến GMR.

Ứng Dụng Của Cảm Biến Từ

Cảm biến từ được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ sản xuất công nghiệp đến các thiết bị gia dụng.

Bếp Từ

Bếp từ là một trong những ứng dụng phổ biến nhất của cảm biến từ trong đời sống hàng ngày. Bếp từ sử dụng cuộn dây đồng để tạo ra từ trường. Khi một nồi kim loại được đặt lên bếp, từ trường sẽ tạo ra dòng điện trong nồi, làm nóng nồi và nấu chín thức ăn.

Đèn Huỳnh Quang

Đèn huỳnh quang sử dụng chấn lưu điện từ để tạo ra ánh sáng. Khi bật đèn, dòng điện cao áp sẽ phóng điện qua ống đèn, kết hợp với bột huỳnh quang để phát sáng.

Máy Phát Điện

Máy phát điện sử dụng cảm biến từ để tạo ra dòng điện xoay chiều. Cuộn dây từ trường bên trong máy phát điện tạo ra từ trường ổn định, giúp chuyển đổi năng lượng cơ học thành năng lượng điện.

Thiết Bị Y Tế

Trong lĩnh vực y tế, cảm biến từ được sử dụng trong các thiết bị như máy chụp cộng hưởng từ (MRI) và các phương pháp điều trị sử dụng từ trường để tăng thân nhiệt cho bệnh nhân ung thư.

Máy Hút Bụi Công Suất Lớn

Máy hút bụi công suất lớn thường sử dụng động cơ cảm ứng từ để tăng độ bền và hiệu quả làm việc. Động cơ cảm ứng từ giúp máy hút bụi hoạt động ổn định và bền bỉ hơn so với các loại động cơ khác.

image 47922
Cảm Biến Tiệm Cận BC3022N, Khoảng Dò 22mm, NPN-NO

Câu Hỏi Thường Gặp (FAQ)

1. Cảm biến từ hoạt động như thế nào?

Cảm biến từ hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi một vật thể kim loại đi vào vùng từ trường của cảm biến, từ trường sẽ bị biến đổi và cảm biến sẽ phát hiện sự thay đổi đó.

2. Cảm biến từ có thể phát hiện vật thể phi kim loại không?

Không. Cảm biến từ chỉ phát hiện các vật thể kim loại, chủ yếu là sắt. Các vật thể phi kim loại như nước, nhựa hoặc gỗ không tương tác với từ trường của cảm biến.

3. Cảm biến từ có thể hoạt động trong môi trường bụi bẩn không?

Có. Cảm biến từ có thể hoạt động tốt trong môi trường bụi bẩn hoặc ẩm ướt, vì các chất phi kim loại không ảnh hưởng đến từ trường của cảm biến.

4. Cảm biến từ có tuổi thọ bao lâu?

Cảm biến từ có tuổi thọ rất dài, thường cao hơn nhiều so với các loại cảm biến khác. Điều này giúp giảm chi phí bảo trì và thay thế trong quá trình sử dụng.

5. Cảm biến từ có thể được sử dụng trong các thiết bị gia dụng không?

Có. Cảm biến từ được sử dụng trong nhiều thiết bị gia dụng như bếp từ, máy hút bụi và đèn huỳnh quang.

anh

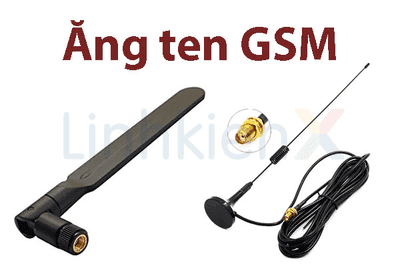

Sự khác biệt giữa ăng ten GSM dán, nam châm và SMA – đâu là lựa chọn tối ưu?
