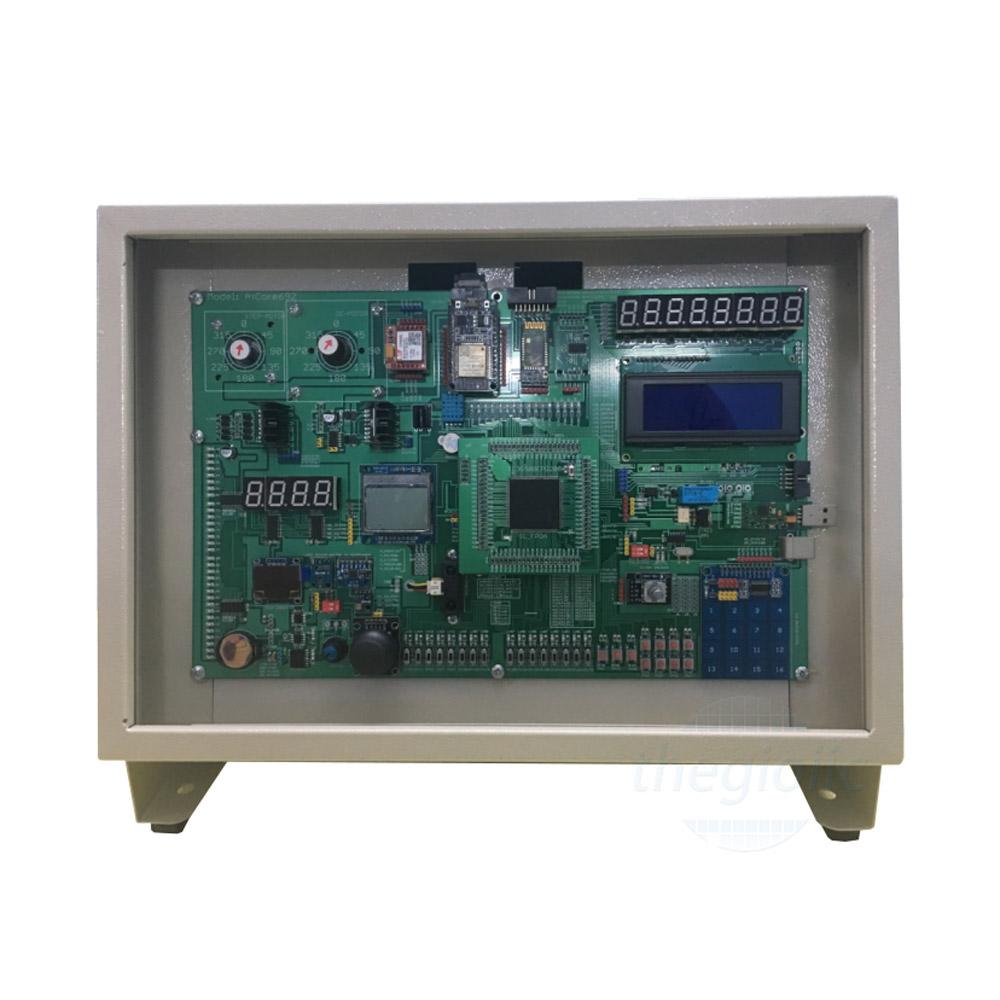

Bộ Kit Thực Hành Thiết Kế Vi Mạch Số HDL FPGA Model: VMSLT-3

Thương hiệu

Thegioiic

Mô tả

Nguồn: 220VAC, chip FPGA: XC3S500E – PQ208, 23 module.

0 Phản hồi

Yêu thích

0 Phản hồi

Yêu thích

Hết hàng

(Đặt mua để có hàng sớm)

Min: 1

Bội số: 1

Đơn vị bán: Cái

Số lượng	Đơn giá	Thành tiền
1+	16,800,000 đ	16,800,000 đ

Thông số kỹ thuật

Sản phẩm tương tự

Thuộc tính	Giá trị	Tìm kiếm
Danh mục	Xilinx
RoHS
0 Sản phẩm tương tự

Thông số kỹ thuật

Thuộc tính	Giá trị	Tìm kiếm
Danh mục	Xilinx
RoHS
0 Sản phẩm tương tự

Mô tả sản phẩm

Bộ thực hành vi mạch số lập trình có thể dùng để phục vụ giảng dạy lý thuyết và thực hành cho môn học vi mạch số lập trình hay thiết kế vi mạch số bằng ngôn ngữ VHDL hoặc Verilog cho ngành điện tử, viễn thông, máy tính ở các trường cao đẳng, đại học hoặc cá nhân có nhu cầu.

Những cải tiến mới của bộ kit thực hành:

So với các kit thực hành có mặt trên thị trường trong và ngoài nước thì các kit trên thị trường có rất ít ngoại vi, không phù hợp với giảng dạy thực hành ở các trường.
Kit này do tác giả sau nhiều năm giảng dạy và nghiên cứu thiết kế nên rất phù hợp để giảng dạy lý thuyết và thực hành ở cấp độ cơ bản với phần cứng có nhiều giao tiếp giữa chip lập trình và các ngõ vào ra cơ bản như nút nhấn, switch và led đơn để:
- Dễ dàng thực hành các bài thiết kế vi mạch tổ hợp như mạch giải mã, mã hóa, đa hợp, giải đa hợp, so sánh, mạch cộng trừ,…
- Dễ dàng thực hành các bài thiết kế vi mạch tuần tự như mạch chia tần số, mạch đếm đủ định dạng khác nhau.
- Các switch đều có led chỉ thị để dễ dàng đánh giá kết quả thực hành.
Kit cũng được thiết kế giao tiếp với các thiết bị vào ra ở cấp độ nâng cao có thêm giao tiếp với led 7 đoạn quét, LCD 20x4, bàn phím cảm ứng, cảm biến nhiệt một dây dạng số DS18B20, cảm biến nhiệt và độ ẩm DHT11, bộ nhớ SRAM, SDRAM, động cơ bước, động cơ DC,…Các module này có thể dạy các bài lý thuyết và thực hành nâng cao hoặc làm đồ án tốt nghiệp,…
Hộp làm bằng sắt sơn tĩnh điện, màu trắng sữa, nghiêng góc 15 độ nên học viên rất dễ quan sát và thao tác. Có mica bảo vệ các thiết bị cố định, giảm bụi bám.
Các module thực hành được bố trí hài hòa, hợp lý và chuyên nghiệp.

Thông số kỹ thuật:

Kit thực hành sử dụng nguồn 220VAC, qua biến áp hạ áp nên rất an toàn cho thiết bị và người học.
Kit vi mạch số lập trình gồm có 2 phần: phần bo mạch lập trình FPGA và bo ngoại vi.

Bo vi mạch số lập trình FPGA gồm có:

Chip FPGA XC3S500E – PQ208 với 158 IO.
Chip ROM dùng để lưu file cấu hình 8Mbit.
Chip dao động thạch anh 50MHz.
Các nguồn 1V8, 2V5 và 3V3 cho chip FPGA hoạt động.

Bo ngoại vi dùng để giao tiếp với bo FPGA gồm có các module sau:

Module 1: có 16 LED đơn.
Module 2: có 16 switch gạt tạo mức logic 1 và 0 và có led đơn để báo trạng thái.
Module 3: có 7 nút nhấn tạo mức logic 1 và 0.
Module 4: có 8 led 7 đoạn kết nối theo phương pháp quét.
Module 5: có 1 LCD 20x4 kết nối chuẩn 8 bit, có điều khiển nguồn backlight, có thể thực hành cho cả 2 chuẩn 8 bit và 4 bit.
Module 6: bàn phím cảm ứng ma trận 4×4 kết nối theo chuẩn truyền dữ liệu nối tiếp và trực tiếp.
Module 7: có 1 buzzer để báo âm thanh.
Module 8: có 1 mạch công suất điều khiển động cơ bước và 1 động cơ bước.
Module 9: có 1 mạch công suất điều khiển động cơ DC và 1 động cơ DC.
Module 10: có 1 relay và 1 triac để giao tiếp điều khiển thiết bị công suất là đèn gia nhiệt và quạt tản nhiệt.
Module 11: có 1 GLCD NOKIA.
Module 12: có 1 IC đồng hồ thời gian thực DS13B07 giao tiếp theo chuẩn I2C.
Module 13: có 1 IC nhớ EEPROM giao tiếp theo chuẩn I2C.
Module 14: có 1 IC chuyển đổi tín hiệu tương tự sang số (ADC) đa hợp 4 kênh, chuyển đổi tín hiệu số sang tín hiệu tương tự (DAC) giao tiếp chuẩn I2C.
Module 15: có 1 IC nhớ SRAM và SDRAM.
Module 16: 1 cảm biến nhiệt dạng tương tự LM35.
- 1 joystick với 2 tín hiệu giao tiếp dạng tương tự cho 2 trục x và y.
- 1 cảm biến nhiệt dạng số DS18B20.
- 1 cảm biến nhiệt và độ ẩm DHT11.
- 1 cảm biến áp suất giao tiếp chuẩn I2C.
- 1 cảm biến ánh sáng giao tiếp chuẩn I2C.
Module 17: có 1 module ADC24 bit HX711 và 1 cảm biến load-cell 10kg để làm cân điện tử.
Module 18: có 1 module Bluetooth giao tiếp với FPGA qua chuẩn UART.
Module 19: có 1 module SIM giao tiếp với FPGA qua chuẩn UART.
Module 20: có 1 module Wifi BLE ESP32 giao tiếp với FPGA qua chuẩn UART.
Module 21: có 1 mạch chuyển đổi từ USB sang cổng COM để giao tiếp FPGA với máy tính.
Module 22: có 1 mạch điều khiển 4 led 7 đoạn và 32 led đơn dùng IC MBI 5026 giao tiếp với FPGA theo chuẩn SPI.
Module 23: mạch nạp cho chip FPGA.

Phụ kiện:

Các dây cáp giao tiếp máy tính.
Đĩa lưu chương trình và toàn bộ bài thực hành bằng ngôn ngữ VHDL và Verilog.
