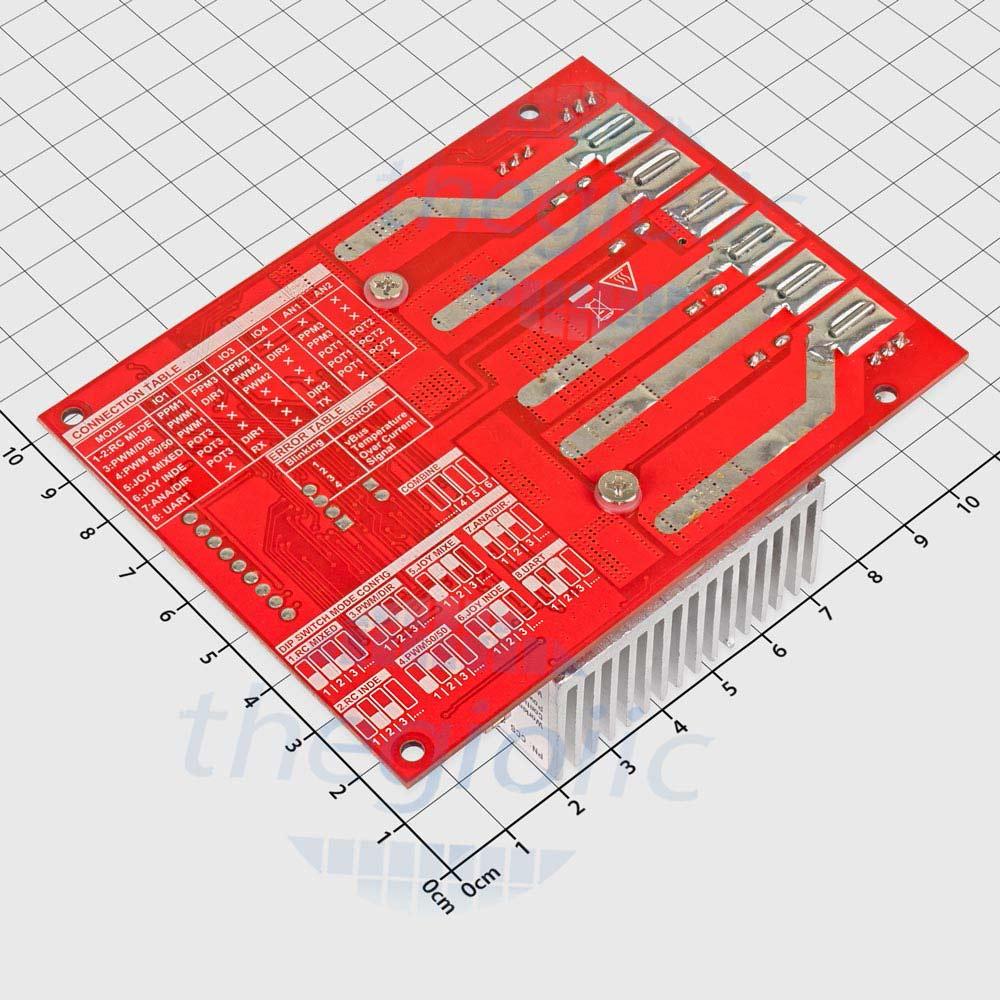

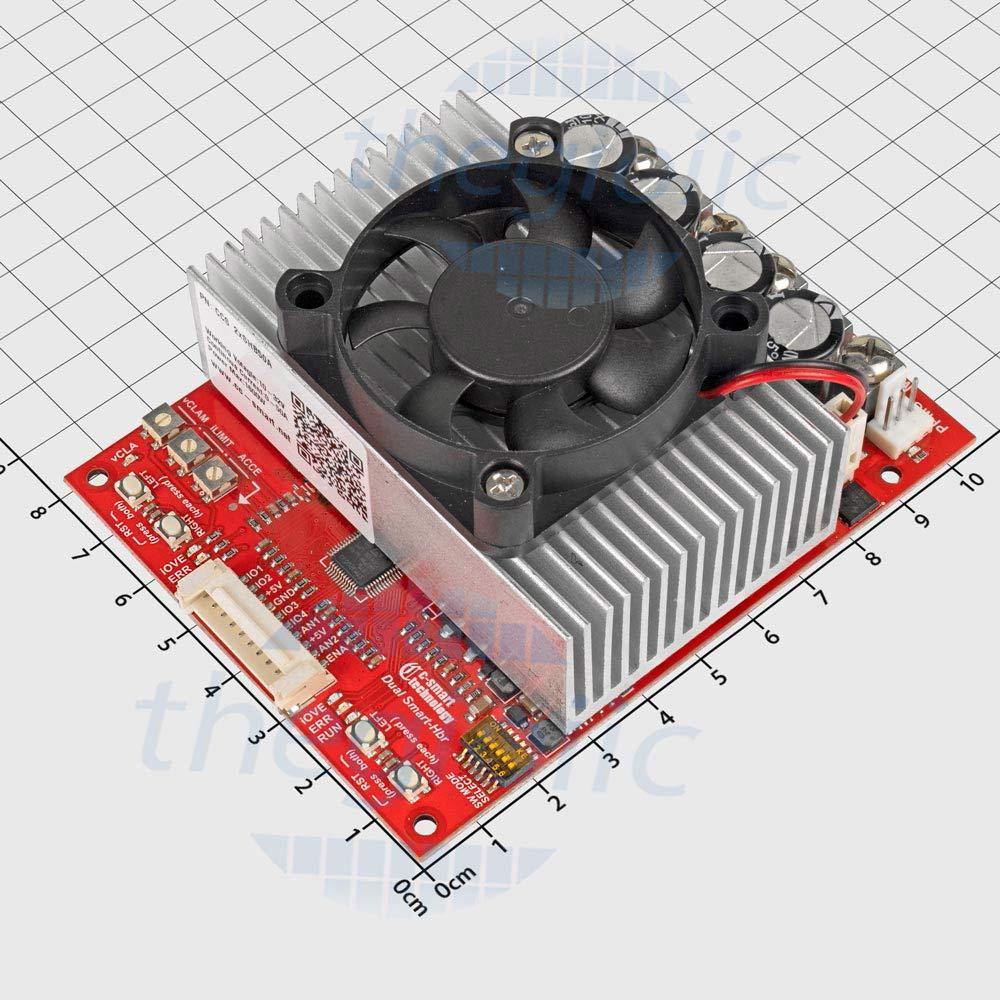

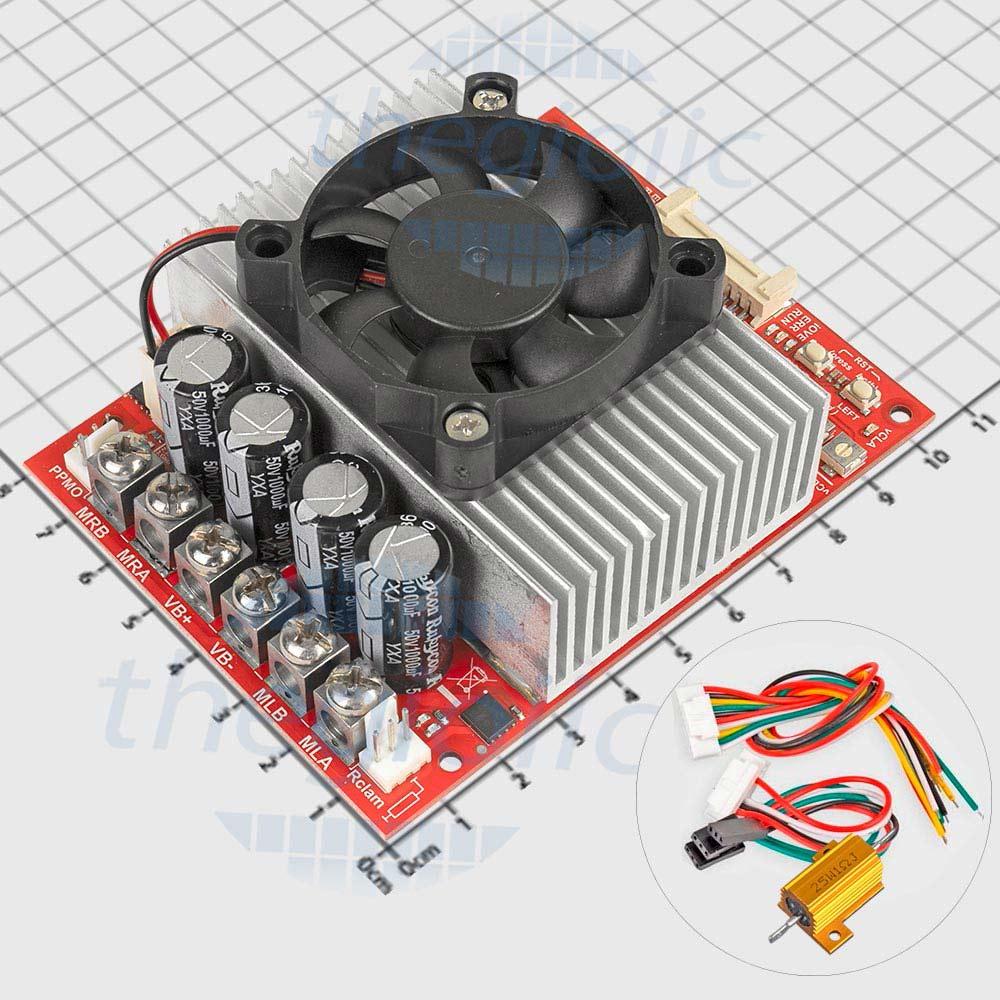

CCS_2XSHB50A hay còn được gọi là Smart H-Bridge - là mạch cầu H thông minh, được thiết kế để điều tốc và thay đổi chiều quay của động cơ chổi than công suất lớn. Nó có nhiều tính năng đặc biệt vượt trội so với mạch cầu H thông thường:

• Gia tốc, giảm tốc: Điều chỉnh tốc độ động cơ mượt mà, tránh thay đổi đột ngột, bảo vệ cơ khí, giúp dùng nguồn điện yếu hơn mà không gây hư hại.
• Các giao thức phổ biến: Hỗ trợ PWM/Dir, PWM Bi-direction, Analog/Dir, Analog Bi-Direction, UART, PPM signal (RC).
• Tính năng bảo vệ: Tích hợp bảo vệ quá áp, quá dòng, quá nhiệt, và Voltage Clamp, giúp đảm bảo sự an toàn và ổn định cho hệ thống.
• Voltage Clamp: Giúp bảo vệ nguồn điện bằng cách dập năng lượng dư từ động cơ khi dừng đột ngột, ngăn điện áp vượt quá ngưỡng cho phép, đặc biệt hữu ích với nguồn xung.
• Soft Home Limit: Hỗ trợ giới hạn trái, giới hạn phải mềm, không cần công tắc hành trình, dừng động cơ khi đạt dòng điện giới hạn, bảo vệ hệ thống, giảm sự rườm rà trong lắp đặt.

Thông số kỹ thuật:

• Điện áp hoạt động: 8~30VDC
• Dòng điện liên tục: 50A, 100A Max/ kênh
• Công suất tối đa: 1600W
• LED Báo Hiệu Trạng Thái, Lỗi, Home...
• Hỗ trợ Tính Năng Gia tốc, Giảm Tốc Có Thể Điều Chỉnh Được
• Công Tắc Hành Trình Mềm Giới Hạn Trái, Phải
• Nút Nhấn Test Nhanh, Reset
• Chuẩn Giao Tiếp: PWM/Dir, PWM Bi-direction, Analog/Dir, Analog Bi-Direction, Uart, PPM signal
• Bảo vệ: giảm điện áp, quá điện áp, quá nhiệt độ, quá dòng

Ứng dụng:

• Điều khiển động cơ DC/DC Servo
• Điều khiển vị trí, điều khiển vận tốc
• Tự động hóa, robot
• Chế tạo máy
