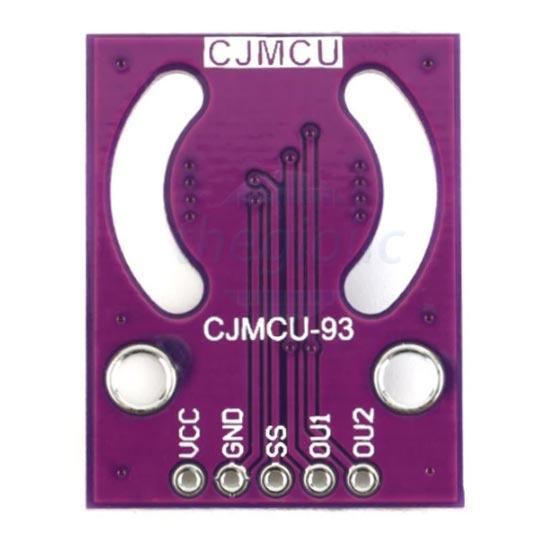

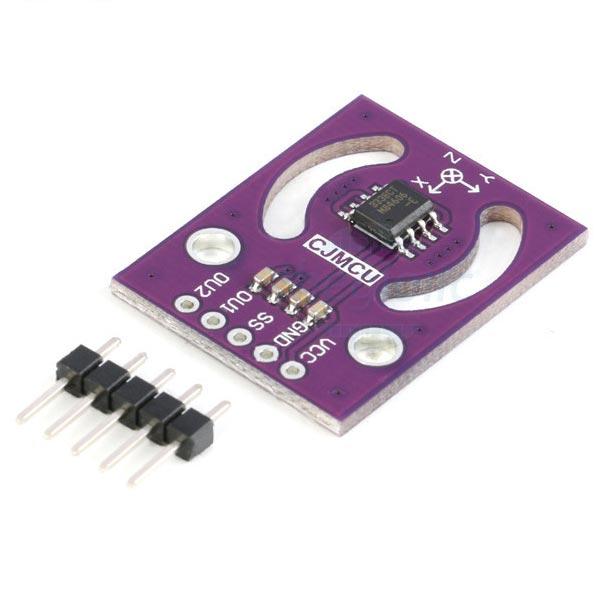

MLX90333 Mạch Cảm Biến Từ Trường Góc Quay 3D
Thương hiệu
Mã khách hàng
Mô tả
Nguồn: 5VDC, 3 trục: Bx, By, Bz
Hết hàng
(Đặt mua để có hàng sớm)
Min: 1
Bội số: 1
Đơn vị bán: Cái
| Số lượng | Đơn giá | Thành tiền |
| 1+ | 195,000 đ | 195,000 đ |
Thông số kỹ thuật
| Thuộc tính | Giá trị | Tìm kiếm |
|---|---|---|
| Danh mục | Mạch Cảm Biến Từ Trường, Hall Effect | |
| RoHS | ||
0 Sản phẩm tương tự | ||
| Thuộc tính | Giá trị | Tìm kiếm |
|---|---|---|
| Danh mục | Mạch Cảm Biến Từ Trường, Hall Effect | |
| RoHS | ||
0 Sản phẩm tương tự | ||
Phản hồi (0)
Hết hàng
(Đặt mua để có hàng sớm)
Min: 1
Bội số: 1
Đơn giá
195,000 đ
Thành tiền
195,000 đ
Đơn vị bán: Cái
| Số lượng | Đơn giá | Thành tiền |
|---|---|---|
| 1+ | 195,000 đ | 195,000 đ |
- Copy thành công
| Số lượng | Đơn giá | Thành tiền |
| 1+ | 195,000 đ | 195,000 đ |
Thông số kỹ thuật
| Thuộc tính | Giá trị | Tìm kiếm |
|---|---|---|
| Danh mục | Mạch Cảm Biến Từ Trường, Hall Effect | |
| RoHS | ||
0 Sản phẩm tương tự | ||
| Thuộc tính | Giá trị | Tìm kiếm |
|---|---|---|
| Danh mục | Mạch Cảm Biến Từ Trường, Hall Effect | |
| RoHS | ||
0 Sản phẩm tương tự | ||
Mô tả sản phẩm
MLX90333 là cảm biến vị trí có thể cảm nhận bất kỳ nam châm nào chuyển động xung quanh nó bằng cách đo và xử lý ba thành phần không gian của vectơ (tức là trục Bx, By và Bz).
Mạch có chế độ cảm biến vị trí (từ kế) 3D trong đó thông tin về mật độ thông lượng có thể được xuất ra thông qua giao tiếp SPI. Ngoài ra mạch cũng có chế độ cảm biến vị trí không tiếp xúc cho cảm biến vị trí quay (nam châm xuyên trục), cảm biến vị trí hành trình tuyến tính (chuyển vị nam châm song song với bề mặt thiết bị).
Thông số kỹ thuật:
- Điện áp làm việc: 4.5-5.5V
- Chế độ từ kế 3D (SPI)
- Nhiệt độ hoạt động: -40 °- 85 ° C
- Tần số xung nhịp chính:
- Chế độ nhanh 20MHz
- Chế độ chậm 7MHz
- Tốc độ lấy mẫu:
- Chế độ nhanh 200us
- Chế độ chậm 600us
- Đầu ra đơn (quay / tuyến tính) và đầu ra kép (3D / "joystick")
- Các chế độ đầu ra tùy chọn: Analog, PWM và giao tiếp (SPI) 16 bit
- Độ chính xác của đầu vào tương tự ADC:
- Chế độ nhanh 14 bit
- Chế độ chậm 15 bit
- Tần số đầu ra PWM: 100-1000Hz
- Độ phân giải góc: 12 bit, độ chính xác góc: 10 chữ số, số ID: 40 chữ số
- Mật độ từ thông: Bx và By: 20-70mT, Bz: 24-140mT
- Bảo vệ quá áp, phát hiện điện áp thấp
- Kích thước: 28.5mm x 22,1 x 3.3mm
Datasheet
MLX90333 là cảm biến vị trí có thể cảm nhận bất kỳ nam châm nào chuyển động xung quanh nó bằng cách đo và xử lý ba thành phần không gian của vectơ (tức là trục Bx, By và Bz).
Mạch có chế độ cảm biến vị trí (từ kế) 3D trong đó thông tin về mật độ thông lượng có thể được xuất ra thông qua giao tiếp SPI. Ngoài ra mạch cũng có chế độ cảm biến vị trí không tiếp xúc cho cảm biến vị trí quay (nam châm xuyên trục), cảm biến vị trí hành trình tuyến tính (chuyển vị nam châm song song với bề mặt thiết bị).
Thông số kỹ thuật:
- Điện áp làm việc: 4.5-5.5V
- Chế độ từ kế 3D (SPI)
- Nhiệt độ hoạt động: -40 °- 85 ° C
- Tần số xung nhịp chính:
- Chế độ nhanh 20MHz
- Chế độ chậm 7MHz
- Tốc độ lấy mẫu:
- Chế độ nhanh 200us
- Chế độ chậm 600us
- Đầu ra đơn (quay / tuyến tính) và đầu ra kép (3D / "joystick")
- Các chế độ đầu ra tùy chọn: Analog, PWM và giao tiếp (SPI) 16 bit
- Độ chính xác của đầu vào tương tự ADC:
- Chế độ nhanh 14 bit
- Chế độ chậm 15 bit
- Tần số đầu ra PWM: 100-1000Hz
- Độ phân giải góc: 12 bit, độ chính xác góc: 10 chữ số, số ID: 40 chữ số
- Mật độ từ thông: Bx và By: 20-70mT, Bz: 24-140mT
- Bảo vệ quá áp, phát hiện điện áp thấp
- Kích thước: 28.5mm x 22,1 x 3.3mm
